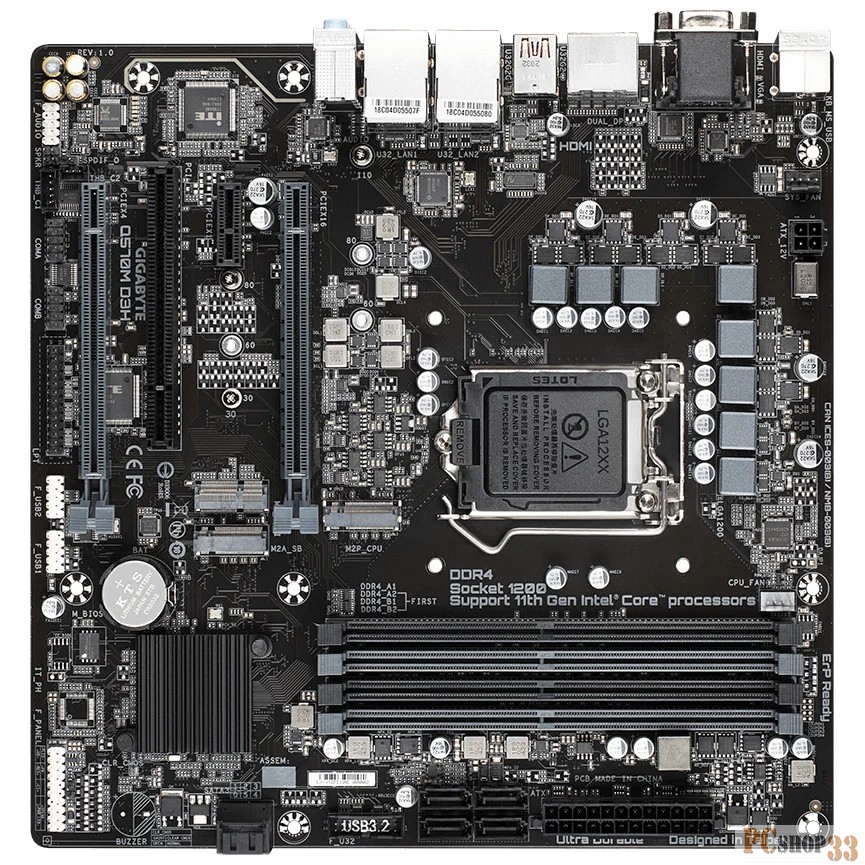

Материнская плата Gigabyte Q570M D3H, Socket 1200, Intel Q570, 4xDDR4-3200, D-SUB+HDMI+DP+DP, 2xPCI-Ex16, 1xPCI-Ex1, 1xPCI, 6xSATA3(RAID 0/1/5/10), 2xM.2, 8Ch Audio, 2xGLan, (2+4)xUSB2.0, (5+2)xUSB3.2, (1+0)xUSB3.2 Type-C, 1xPS/2, mATX, RTL

Характеристики

Основные характеристики

ПРЕДУПРЕЖДЕНИЕ

При использовании процессоров без встроенного видео, видеовыходы на плате не работают.

Обратите внимание!

Первый слот М.2 поддерживается только процессорами Core 11 поколения, второй слот длиной 80 мм

Производитель

GigaByte

Модель

Q570M D3H

Тип оборудования

Материнская плата

Назначение

Настольный ПК

Форм-фактор

mATX (uATX)

Чипсет

Intel Q570

Поддержка процессоров и памяти

Разъем для процессора

LGA 1200

Количество разъемов (шт)

Поддержка ядер процессоров

Comet Lake, Rocket Lake

Частота системной шины (МГц)

Зависит от CPU

Типы поддерживаемых процессоров

Intel серии Core i9-11xxx, Core i7-11xxx, Core i5-11xxx, Core i3-11xxx, Core i9-10xxx, Core i7-10xxx, Core i5-10xxx, Core i3-10xxx, Pentium Gold G6xxx, Celeron G5xxx Процессоры Intel Celeron поддерживаются только с 4 Мб кэша L3, т.е. Celeron G5xx5

Максимальный объем памяти (ГБ)

Зависит от CPU

Тип памяти

DDR IV

DDR

Нет

DDR II

Нет

DDR III

Нет

DDR IV

Да

DDR V

Нет

SO-DIMM DDR II

Нет

SO-DIMM DDR III

Нет

SO-DIMM DDR IV

Нет

Максимальная частота (МГц)

Максимальная поддерживаемая пропускная способность памяти указана в описании процессора.

Количество слотов

Описание слотов

4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP)

ECC

Нет

Registered

Нет

Unbuffered

Нет

Внутреннее подключение

Слоты PCI

Слоты PCI-Express x1

Слоты PCI-Express x4

Слоты PCI-Express x8

Слоты PCI-Express x16

Слоты PCI-Express x24

Слоты PCI-Express x32

Слоты PCI-X 32bit/66MHz

Слоты PCI-X 32bit/100MHz

Слоты PCI-X 32bit/133MHz

Слоты PCI-X 64bit/33MHz

Слоты PCI-X 64bit/66MHz

Слоты PCI-X 64bit/100MHz

Слоты PCI-X 64bit/133MHz

Слот AGP

Нет

Примечание к работе слотов

2 слота 16x PCI-E работают в режиме 16-4; При установке процессора Intel Core 11 Gen первый слот работает как PCI-E 4.0; При установке процессора Intel Core 10 Gen первый слот работает как PCI-E 3.0. Второй слот всегда работает как PCI-E 3.0

Количество каналов IDE

Количество каналов SATA/SATA-II (150/300 MB/s)

Количество каналов SATA-III (600 MB/s)

Количество каналов mSATA

Количество разъемов M.2

SATA Express

Количество каналов SCSI

Разъем для FDD

Нет

Внешнее подключение

Кол-во внешних разъемов USB 2.0

Кол-во внутренних разъемов USB 2.0

Кол-во внешних разъемов USB 3.0

Кол-во внутренних разъемов USB 3.0

Кол-во внешних разъемов USB 3.0 Type C

Кол-во внутренних разъемов USB 3.0 Type C

Кол-во внешних разъемов USB 3.1

Кол-во внешних разъемов USB 3.1 Type C

Кол-во внутренних разъемов USB 3.1

Кол-во внутренних разъемов USB 3.1 Type C

Кол-во внешних разъемов USB 3.2

Кол-во внутренних разъемов USB 3.2

Кол-во внешних разъемов USB 3.2 Type C

Кол-во внутренних разъемов USB 3.2 Type C

Общее кол-во внешних разъемов USB

Общее кол-во внутренних разъемов USB

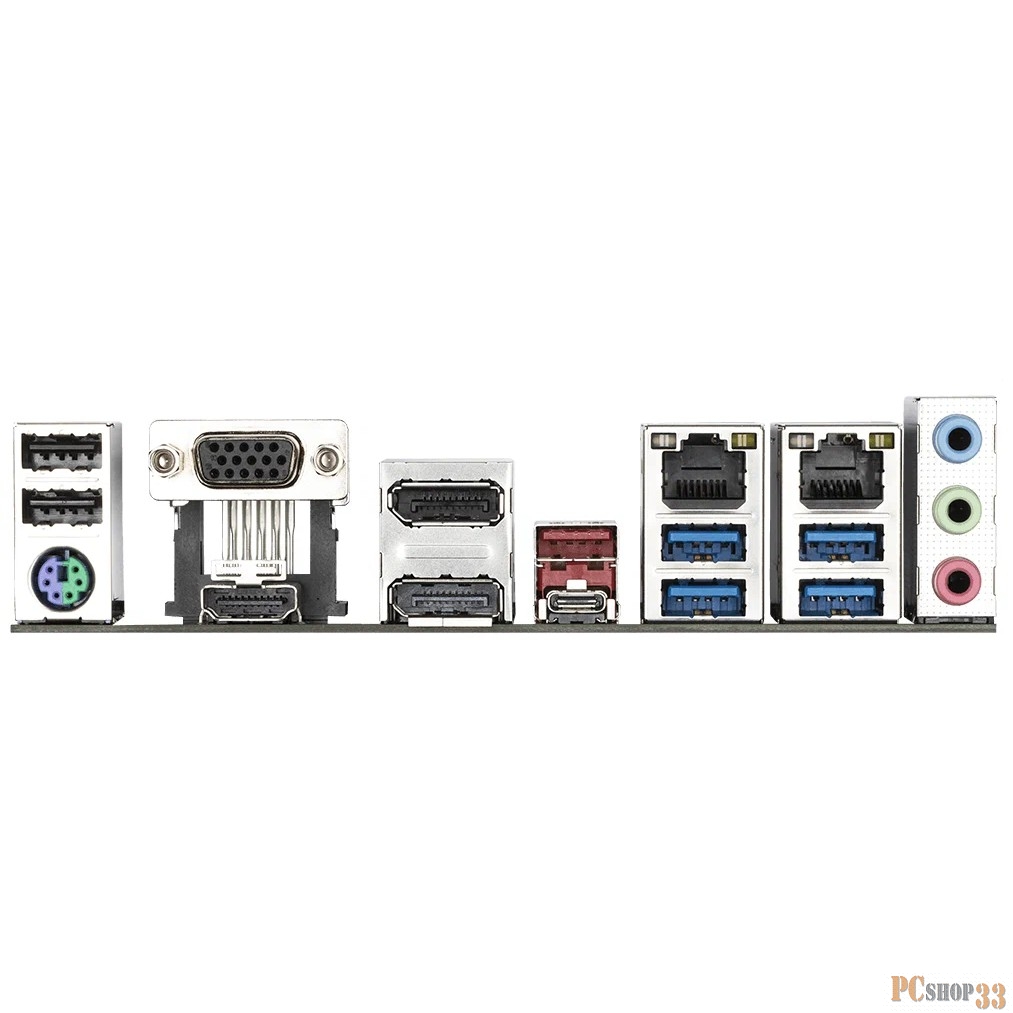

Видеопорты:

D-Sub, HDMI, DisplayPort

D-Sub

Есть

DVI

Нет

HDMI

Есть

DisplayPort

Есть

S-Video

Нет

Thunderbolt

Нет

Порты ввода / вывода

eSATA

COM

LPT

Кол-во портов IEEE 1394 (FireWire)

PS/2

1 x Combo

Мультимедиа

Интегрированное видео

Есть

Звуковой контроллер

7.1

Встроенные контроллеры

Интегрированный сетевой контроллер

10/100/1000 Base-T

Количество сетевых контроллеров

Интегрированный RAID контроллер

SATA

Поддерживаемые уровни RAID

Возможно построение RAID массивов уровней 0, 1, 10, 5 из SATA устройств

Wi-Fi

Нет

Bluetooth

Нет

Максимальная скорость Wi-Fi

Нет

Дополнительно

Поддержка 64bit

Есть

Поддержка DLNA

Нет

Поддержка Hyper Threading

Нет

Поддержка технологии Intel Wireless Display (WiDi)

Нет

Intel Smart Response

Нет

Поддержка SLI

Нет

Поддержка CrossFire

Нет

BIOS

UEFI AMI BIOS, 256 Мб

Технологии уменьшения шума охлаждающей системы

GIGABYTE Smart Fan 6

Технология энергосбережения

Нет

Максимальная рабочая температура (°C)

Нет

Поддержка ОС

Windows 10 (только 64 bit)

Требования к блоку питания

Поддерживаются только 24+4 pin блоки питания

Макс. кол-во подключаемых мониторов

Управление

Нет

ПО в комплекте

Да

Пульт ДУ

Нет

Габариты

MicroATX (244 x 244 мм)

Дополнительная информация

Q-Flash Plus, Smart Fan 6

Горячая линия производителя

Описание

Высокоскоростные интерфейсы M.2 и SATA Express, звуковая карта использует электролитические аудиоконденсаторы, Кэширование данных на SSD, Разъемы USB 3.1 10 Gbps, Экранирование звуковой подсистемы

Серия

Ultra Durable

Подсветка

Нет

Поддержка синхронизации RGB подсветки

Нет

Коннекторы RGB на плате

Нет

Поддержка NVMe Boot

Да

ширина(см)

26.0000

manufacturerCountry

ТАЙВАНЬ (КИТАЙ)

описание

Материнская плата Q570M D3H от компании Gigabyte

длина(см)

26.0000

высота(см)

6.0000

gtdNumber

10013160/260722/3370686

масса(кг)

1.1000

id сертификата

rusName

[Материнская плата] Gigabyte Q570M D3H {Socket 1200, Intel®Q570, 4xDDR4-3200, D-SUB+HDMI+DP+DP, 2xPCI-Ex16, 1xPCI-Ex1, 1xPCI, 6xSATA3(RAID 0/1/5/10), 2xM.2, 8Ch Audio, 2xGLan, (2+4)xUSB2.0, (5+2)xUSB3.2, (1+0)xUSB3}

инструкция

null

сайт производителя

http://www.gigabyte.ru/

pictureID

516220

1883484

гарантия

1 год

GTIN

04719331822453

драйвер

null

название

Gigabyte Q570M D3H {Socket 1200, Intel®Q570, 4xDDR4-3200, D-SUB+HDMI+DP+DP, 2xPCI-Ex16, 1xPCI-Ex1, 1xPCI, 6xSATA3(RAID 0/1/5/10), 2xM.2, 8Ch Audio, 2xGLan, (2+4)xUSB2.0, (5+2)xUSB3.2, (1+0)xUSB3}

partNumber

Q570M D3H
